Layers Obras dos Cadernos de Drenagem
Os layers das obras propostas pelos Cadernos de Drenagem estão disponíveis no SISDREN. Para visualizá-los, acesse o menu "Layers" e ative os itens. Os layers estão organizados por cenário de alternativa proposta, conforme a imagem abaixo. O trabalho de elaboração das obras encontra-se em progresso e, conforme a equipe de projetistas dos Cadernos de Drenagem publicar novas versões, os layers serão atualizados no banco de dados do SISDREN.
Em níveis de zoom baixo (longe do solo), as feições geográficas poligonais são representadas por círculos posicionados no centróide:
Conforme aumentamos o zoom (visualização próximo ao solo), o SISDREN passa a exibir as feições geográficas em forma de polígonos:

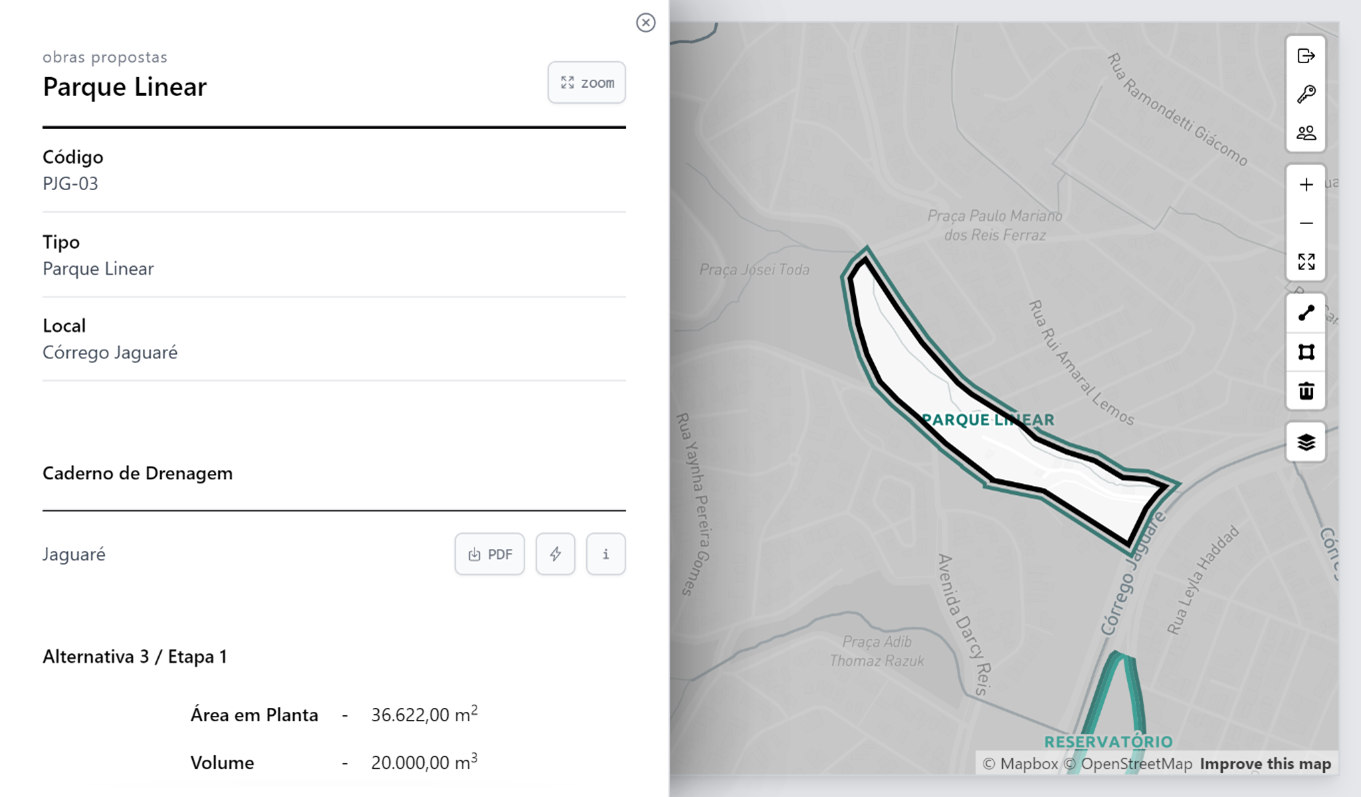

Ao clicarmos na feição geográfica, o SISDREN exibirá a aba de propriedades:
As obras propostas são representadas em cores diferentes de acordo com a alternativa escolhida.
- ■ Obras propostas - Alternativa 1
- ■ Obras propostas - Alternativa 2
- ■ Obras propostas - Alternativa 3
As obras propostas estão representadas por 1.095 feições geográficas, entre pontos linhas e polígonos, distribuídas entre as bacias da seguinte maneira:
| Bacia | Quantidade de Obras |
|---|---|
| Aclimação | 40 |
| Água Espraiada | 9 |
| Água Preta/Sumaré | 70 |
| Anhangabaú | 75 |
| Aricanduva | 48 |
| Belini/Corujas | 125 |
| Cabuçu de Baixo | 19 |
| Ipiranga | 87 |
| Itaquera | 62 |
| Jacu | 30 |
| Jaguaré | 28 |
| Mandaqui | 13 |
| Morro do S | 24 |
| Pirajuçara | 106 |
| Sapateiro | 62 |
| Tiquatira | 31 |
| Tremembé | 28 |
| Uberaba | 103 |
| Verde Pinheiros | 54 |
| Vila Leopoldina | 81 |

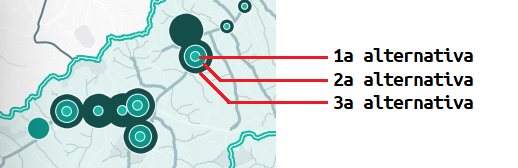

Muitas feições geográficas estão sobrepostas pois representam obras de mesmas características, porém em alternativas diferentes. Para representá-las, foram adotadas cores e espessuras diferentes. As obras pertencentes à alternativa 1 são representadas em menor espessura com a cor #14B8A6 ■. As da alternativa 2, com a cor #0D9488 ■ e as da alternativa 3, com a cor #134E4A ■. Assim, é possível visualizar as obras propostas com todos os layeres de alternativas simultaneamente ligados.
As diferenças entre as espessuras das feições geográficas das obras propostas não estão associadas a nenhuma grandeza como volume ou área, sendo apenas uma forma de diferenciar as obras de acordo com a alternativa.
Menu Contextual

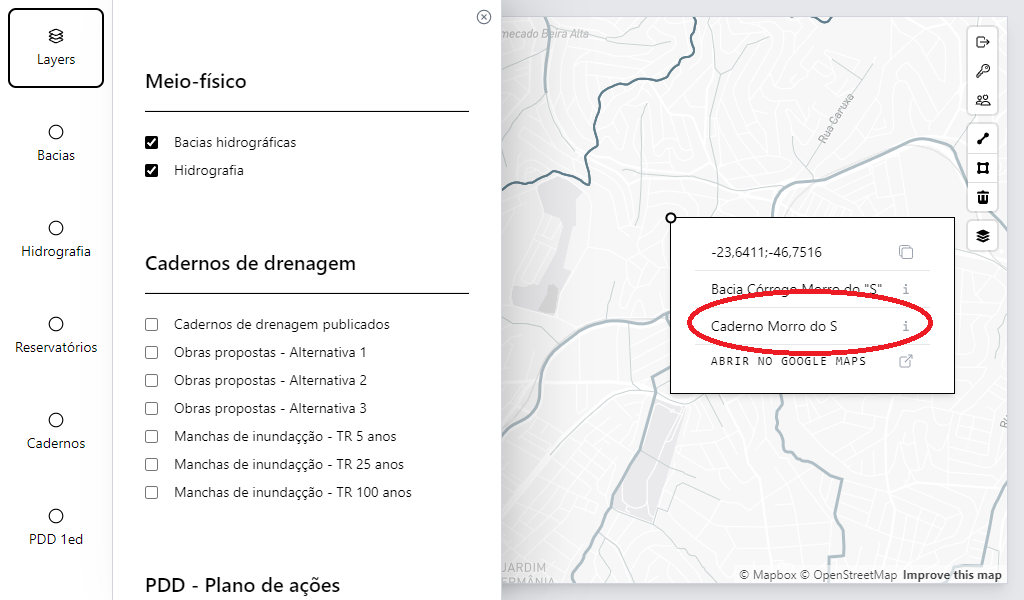

Para facilitar a identificação das feições geográficas dos cadernos de drenagem, foi implementado um menu contextual. Ao clicar com o botão direito do mouse sobre uma área do mapa, será exibido um menu com informações sobre o caderno de drenagem correspondente à posição clicada no mapa:
O menu contextual também é capaz de listar o caderno de drenagem, mesmo que os layer "Cadernos de drenagem publicados" esteja desligado:
Janela de Propriedades dos Cadernos de Drenagem
Há duas maneiras de acessar as propriedades de um caderno de drenagem:
1. Clique no mapa:
- Posicione o cursor sobre o nome de caderno de drenagem desejado. Note que o nome de caderno será destacado em azul;
- Clique com o botão esquerdo do mouse (para destros);
- A janela de propriedades será aberta com sobre o caderno selecionado.
2. Selecione na listagem de cadernos
- No menu lateral esquerdo (na interface desktop), localize a seção "Cadernos";
- Clique sobre o nome do caderno de drenagem que você deseja visualizar;
- A janela de propriedades será aberta com sobre o caderno selecionado.
Na janela de propriedades, podemos ver:
- Os campos "Bacia principal", "Publicação", "Área (km 2)";
- Link para download da versão digital do caderno;
- Lista de obras propostas, ordenadas por alternativa (1, 2 ou 3) e tipo de obra. Cada obra vem acompanhada com botões para identificação da obra com zoom.
O mapa irá destacar o contorno e o fundo de preenchimento do polígono do caderno em azul:
